아파트 미니 태양광 발전 DIY #2 (실외기 실에 콘센트 설치)

 미니 태양광 구조는 단순합니다. 태양광, 인버터, 220v 코드 몇 끝 입니다. 구축 아파트는 에어컨 실외기 배관 구멍이 있어 그 구멍을 이용해 배선을 뺴면 되지만 신축 아파트는 그런 구멍이 없습니다. 20cm 넘는 콘크리트를 타공하는 건 엄청난 공사고 샷시 틀 마감재 사이로 넣기도 어렵습니다. 그래서 실외기 실에 콘센트를 설치하기로 했습니다.

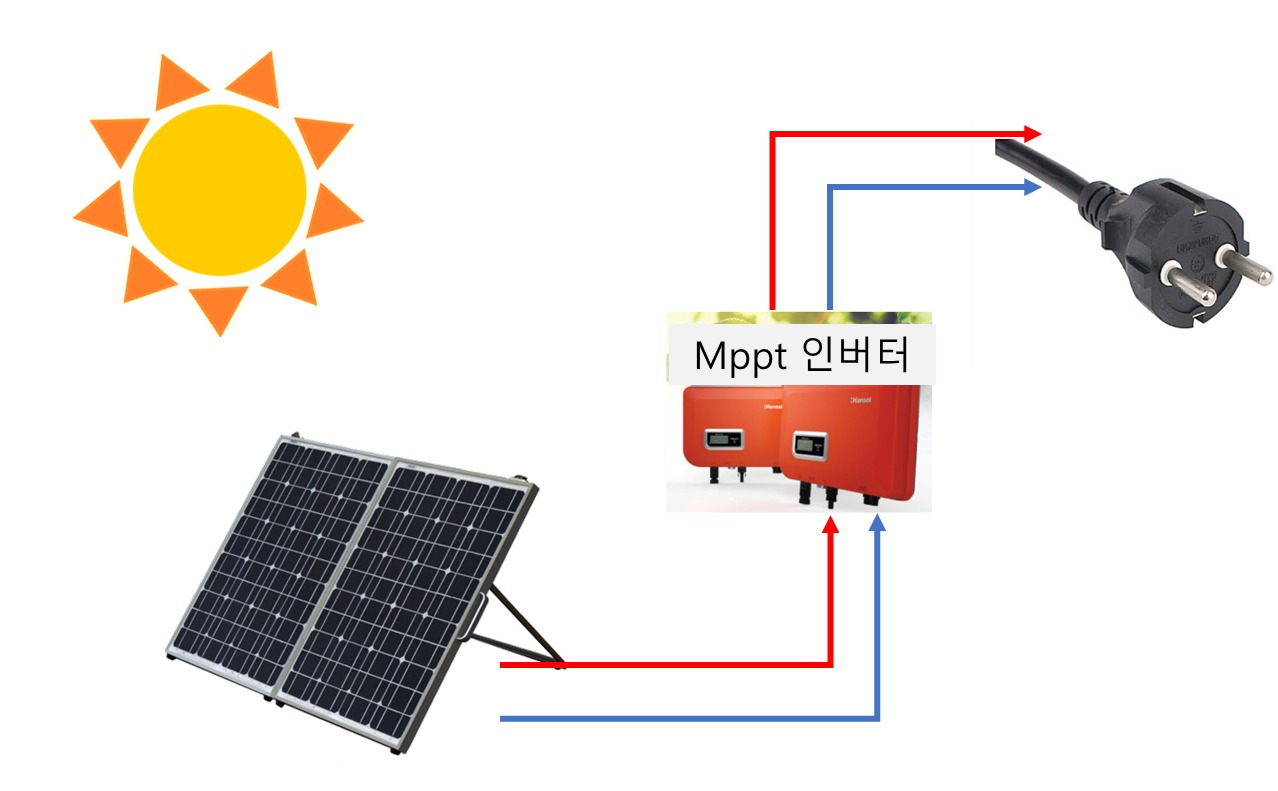

미니 태양광 설치 구조도

 - 태양광 패널 : 300~350w 중고 거래 사이트에서 구매

 - 인버터 : 태양광 패널과 맞는 인버터 구매
 - 220v 인입 콘센트 : 설치할 실외시 실에 없어 공사가 필요



실외기실 전기 설비는 뭐가 있을까?

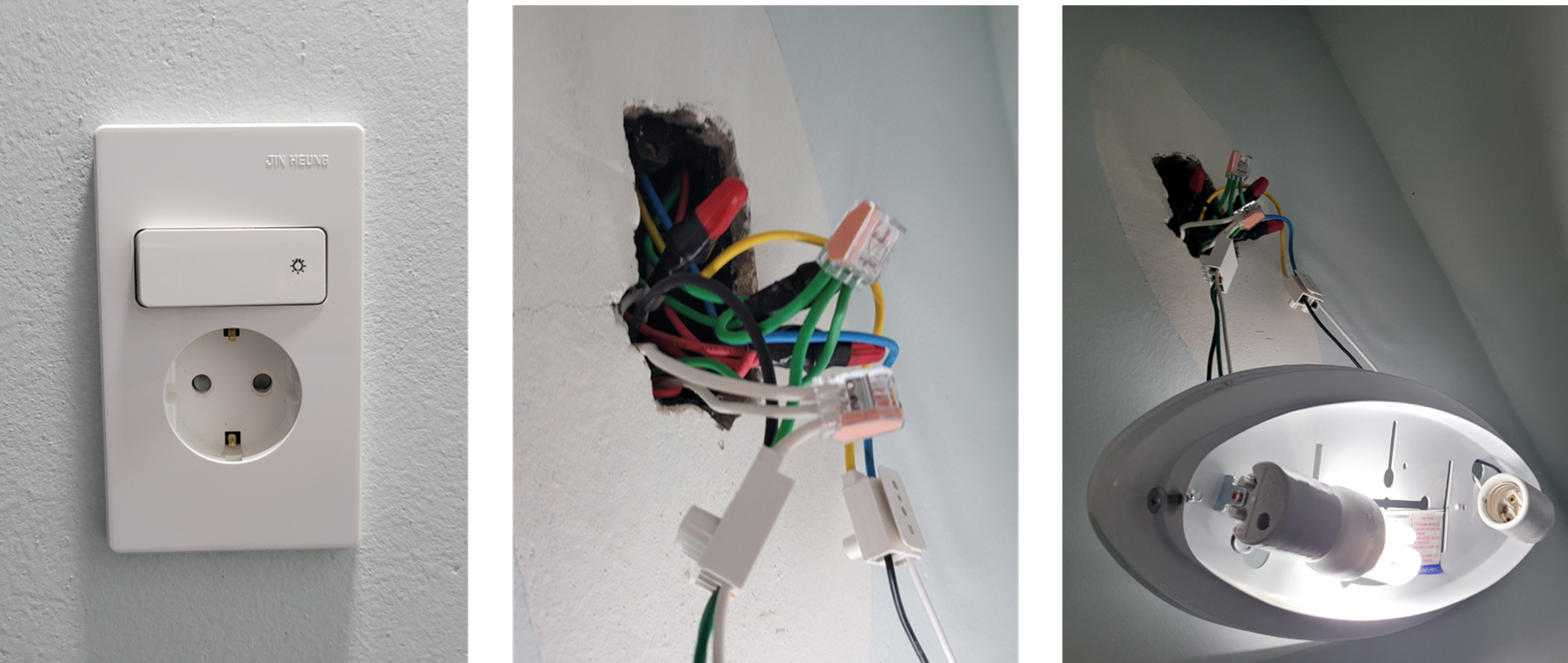

 실외기실 전등에 220v 스위치와 전기

시스템 에어컨 220v 단자

 시스템 에어컨은 별도 차단기가 물려 있고 용량이 커 사용하지 않기로 합니다.



준비물

배송비 때문에 공구상가에 들려 소매로 구매하려고 했는데 전선은 롤 단위, 커넥터는 봉다리 (약 100개 ?) 단위로만 판다고 해서 쿠팡과 옥션에서 구매 하였습니다.

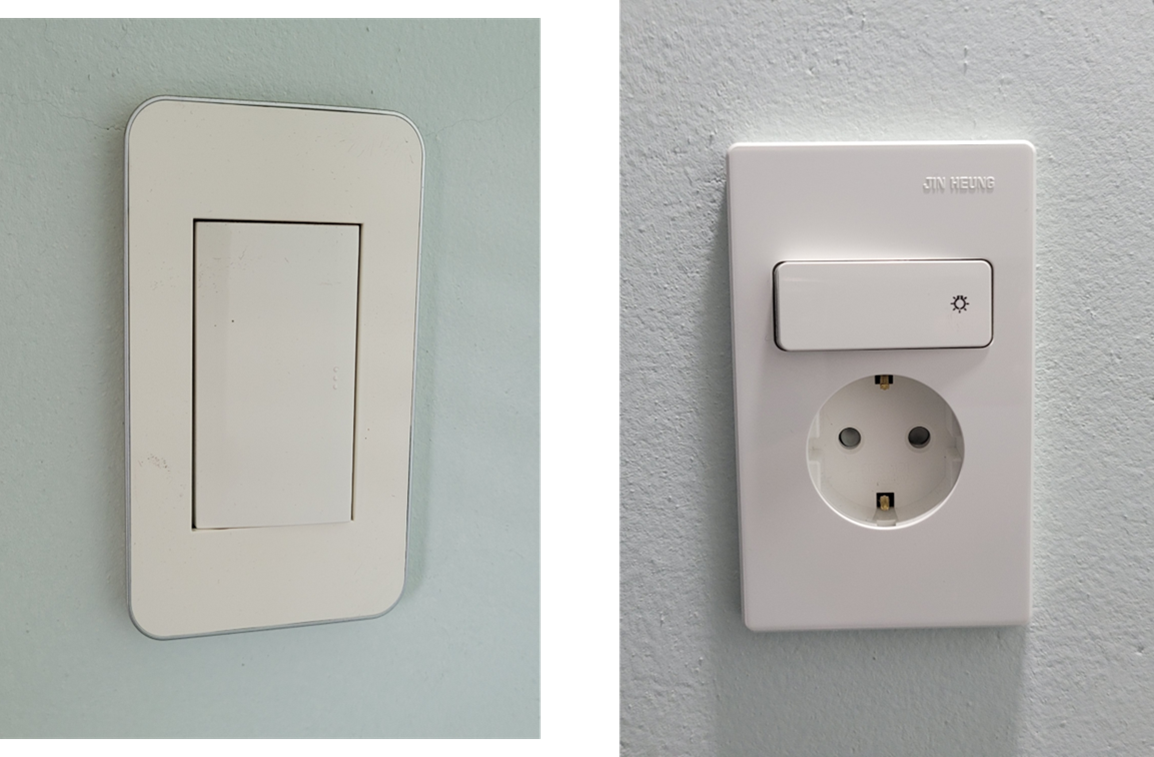

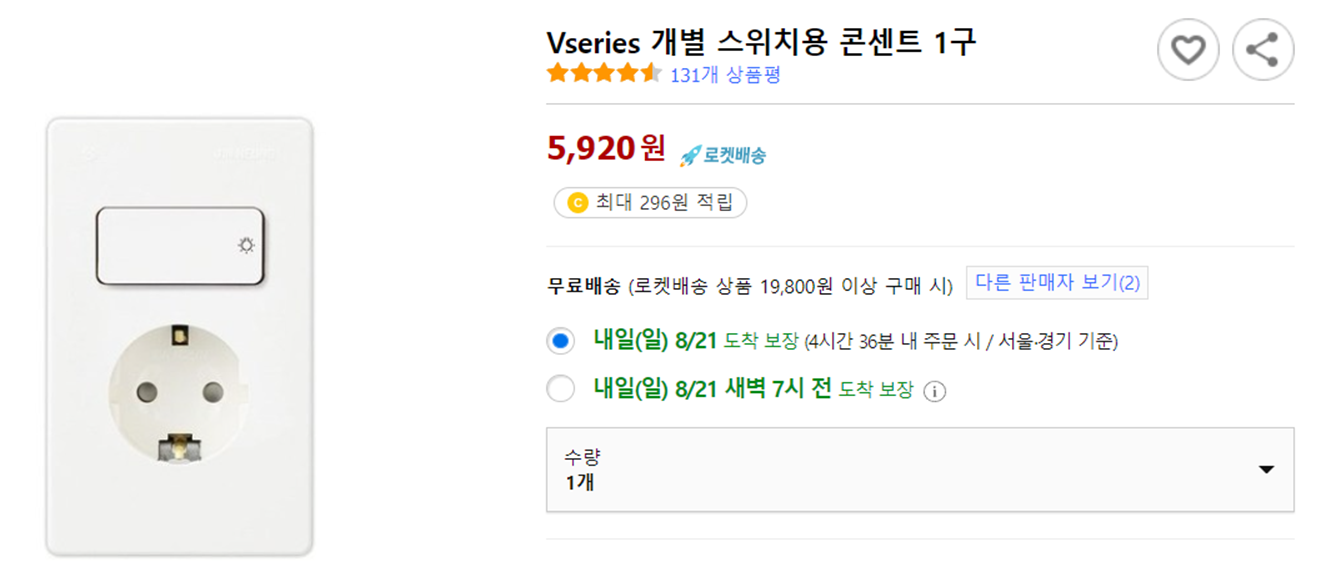

 1. 스위치형 콘센트

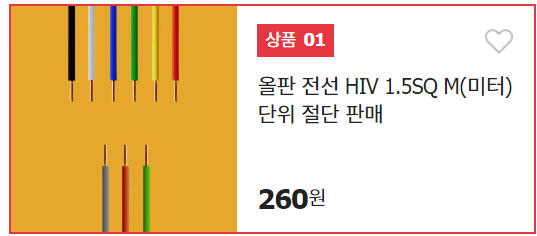

 2. 1.5sq 전선 1m 2가닥 (녹색, 흰색)

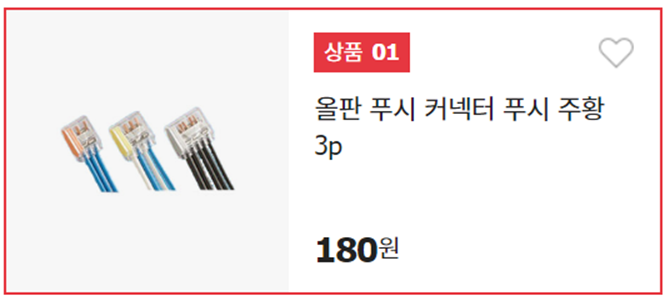

 3. 푸시 커넥터 3구 3개

 4. 드라이버

 5. 스트리퍼

배선이 어떻게 구성 되어있는지 알아보자

 전기도면은 관리실에 가면 볼 수 있겠지만 일단 분해해서 연결된 부위와 색상으로 용도를 유추해 봅시다.

스위치 뒤 검정 빨강은 스위치 역활을 해주는 220v 단상중 하나이고 전등을 열었을 때 흰색과 빨강은 전기가 흐르는 선이고 녹색은 접지 선입니다.

콘센트를 연결하기 위해서는 흰선과 녹색선이 아래 스위치 까지 내려와야 합니다.

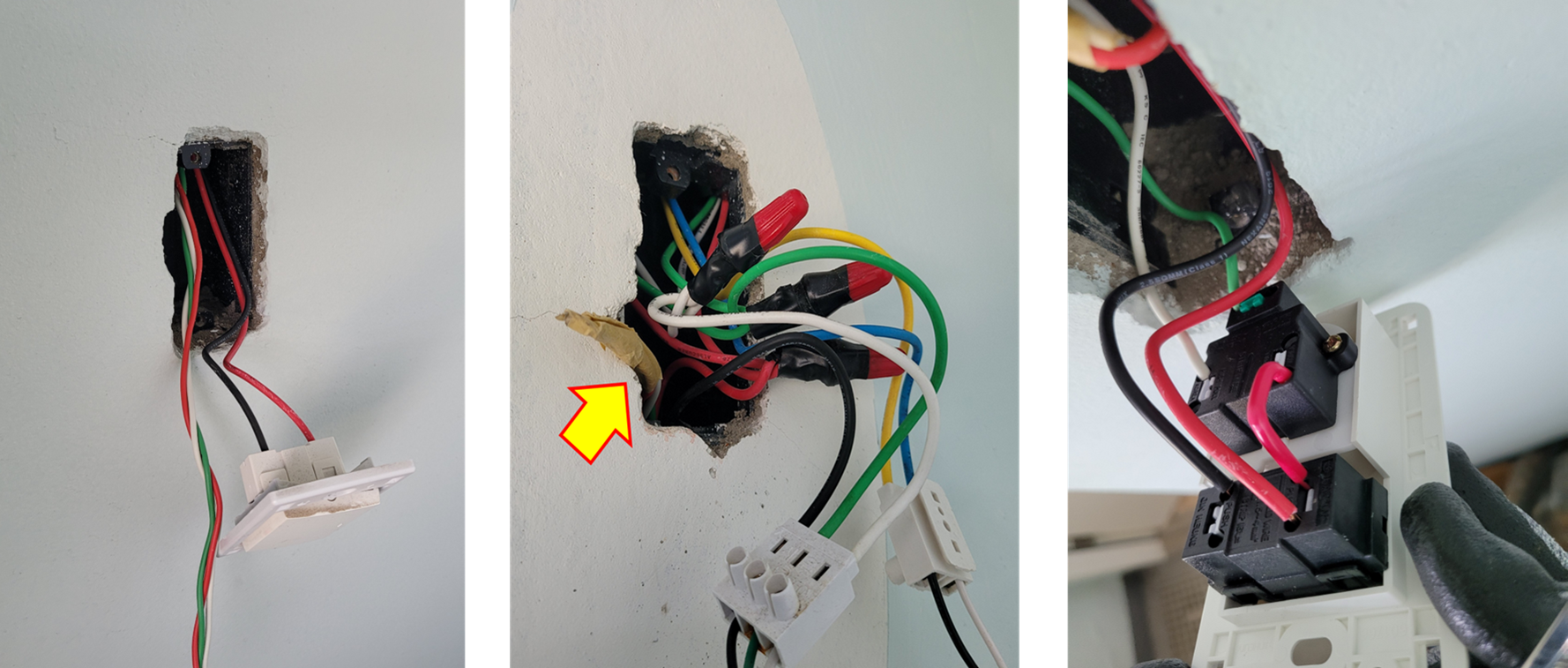

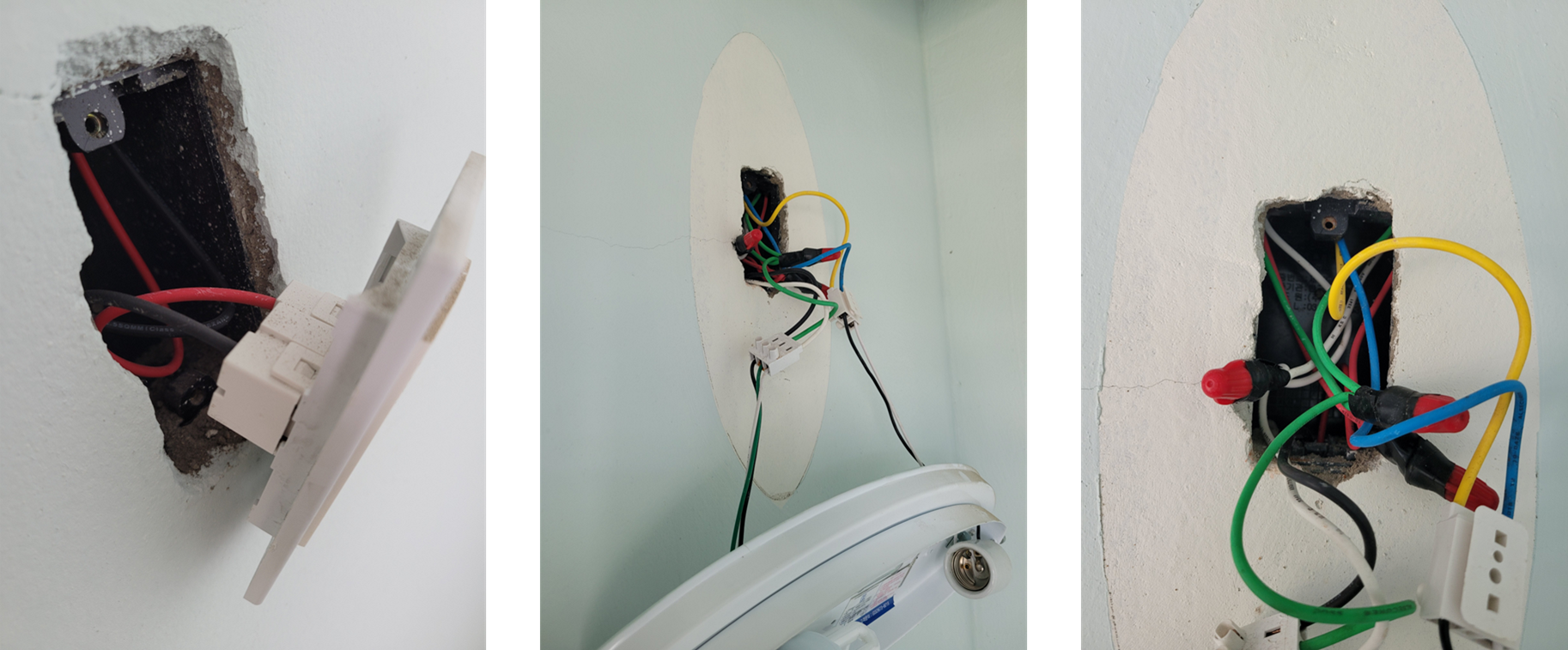

아래 사진에는 3가닥을 내렸지만 두가닥만 내려도 됩니다. 전등과 스위치 벽뒤 공간으로 전설을 밀어 넣습니다. 가장 고난이도로 생각했는데 아래에서 위로 올리니 한 번에 올렸습니다.

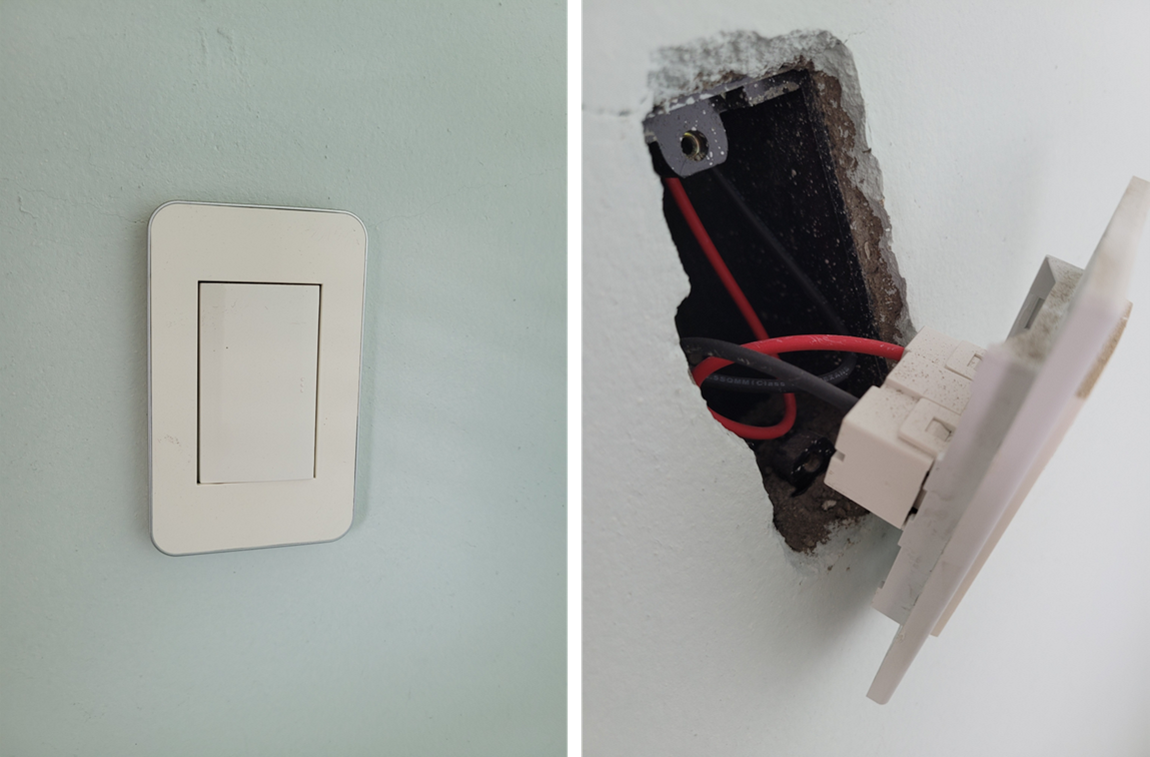

콘센트를 정리를 하고 색상에 맞게 연결 단지를 이용하여 연결 합니다.

연결후에는 힘껏 당겨 빠지지 않는지 확인 하시고요.

전기를 넣어 불이 켜지는지 이상부위는 없는지 체크를 합니다.

점검 및 시운전

테스터기를 이용해 교류 220v가 잘 들어오는지 확인하고 마무리해 줍니다.

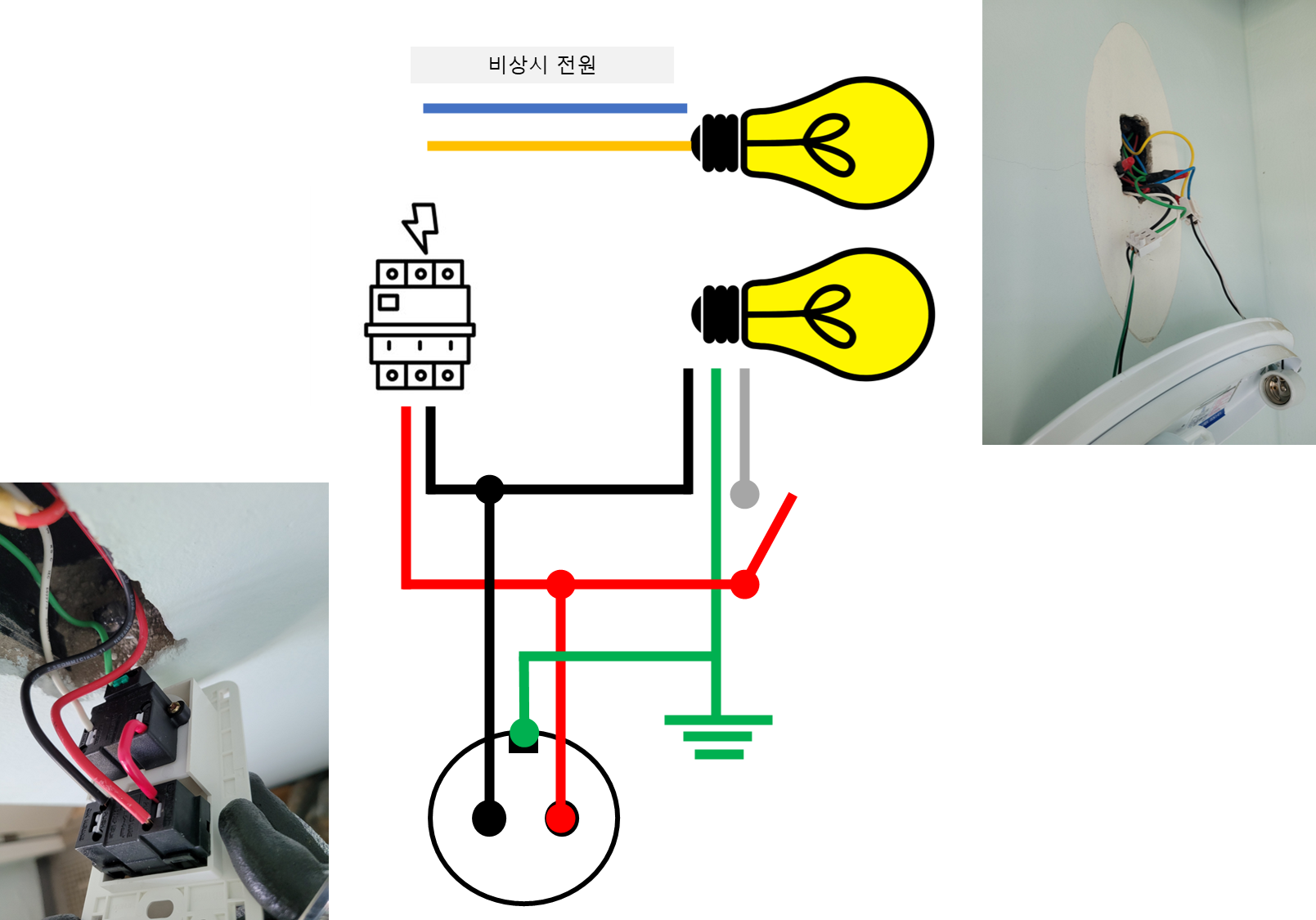

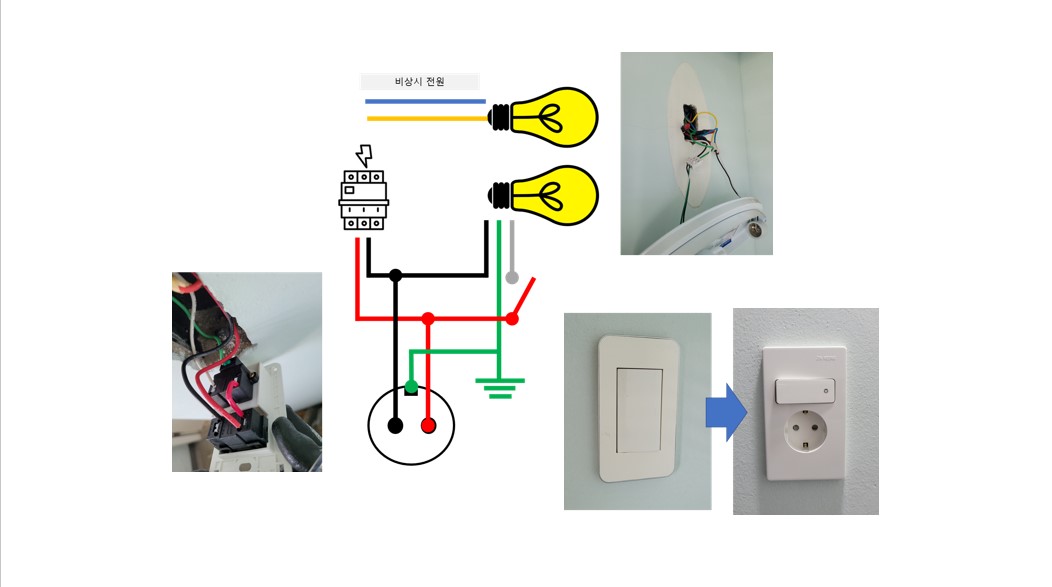

사진으로 보면 이해가 어려우니 아래 그림으로 쉽게 정리해 보겠습니다.

전등을 열었을 때 나오는 노란색과 파란색은 비상시 켜지는 피난유도등? 인거 같습니다.



1. 신발장 차단기에서 실외기 전등이 어디 차단기에 연결 되어있는지 확인합니다

2. 차단기를 내리고 벽에 숨어 있는 전선을 모두 꺼내어 전선의 역활을 확인 합니다.

3. 검은색 전선은 스위치 이후 전선입니다. (아래 회색으로 표시 하였습니다)

4. 흰색 전선 배경색과 같아 검정색으로 표기 하였습니다.

5. 테스터기를 이용하여 220v 교류가 잘 나오는지 확인 합니다.

6. 220v 전자기기를 연결하여 시운전 후 마무리 하시면 끝 입니다. (110-250v 호환기기가 아닌 220-250v 기기로 하셔야 합니다.)
